ISA - A/D-D/A Karte Super 12 Bit

j

ISA 12 Bit ADDA mit 2DA

Artikel-Nr.: DCI-12S2

Bitte anfragen!

Anfrage Katalog/Händler-Preisliste mit Stückzahlpreisen


Die Produktion der 14Bit Version ist eingestellt!

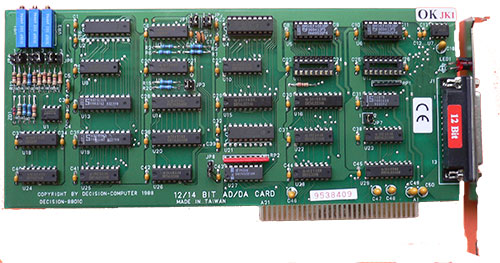

12 Bit A/D-D/A Karte für den ISA 8-Bit-Slot eines PC oder kompatiblen Computers. Ausgestattet mit 2 D/A-Kanälen und 16 A/D-Kanälen (Multiplexer - Umschaltung CD4051). Anschluß der Meßobjekte über eine 25-Pin SUB-D Buchse auf dem Slotblech. Der Spannungsbereich ist für alle Kanäle (Eingang-Ausgang getrennt) umschaltbar.

Wandler:  12 Bit A/D 7541 ACN -Ohne S &H

Bus: ISA 8-Bit PC-Einsteckkarte

Funktion:

A/D:

  • Auflösung: 12 Bit
  • Eingangsspannung: (einstellbar)
    unipolar 0 bis 2.5V, 0 bis 5V, 0 bis 10V bipolar -2.5V bis 2.5V, -5V bis 5V, -10V bis + 10V
  • Überspannung: max.+12V
  • Bis zu 100 Messungen pro Sekunde
  • Genauigkeit: 1/2 LSB
  • Kanäle: 16/8
    • 8 Kanäle massebezogen
    • 8 differential nach Tausch der MUX
  • I/O Port Adresse: H270-27F oder &H260-26F

D/A:

  • Auflösung: 12 Bit.
  • Kanäle: zwei Kanäle bestückt
  • Ausgangsspannung: (einstellbar)
    • unipolar 0 bis 2.5V,  0 bis 5V, 0 bis 10V -
    • bipolar -2.5V - +2.5V, -5V - +5V, -10V - +10V
  • Einstellzeit: < 2 us. Genauigkeit: 1/2 LSB. Tk: 80 ppm/c

Software/Treiber:

Englisches Handbuch mit Einstellplan, Anschlußplan, Datenblättern und Programmbeispielen.

Mit Windows-98/NT/2000/XP, Linux und DOS Treibern und Programmierbeispielen

Pro Lieferung erhalten Sie eine frisch gebrannte „Decision-Computer Deutschland Service CD“ mit aktuellen Treibern, Handbüchern, Installationsanleitungen und deutschen Zusatzinformationen.
Der Umfang ist vom Produkt abhängig!



Packungsinhalt: DCI-12S Karte, Software-CD, Handbuch
